PTN系列高分子材料可用于可用于水利、土木、交通及市政等工程結(jié)構(gòu)縫、施工縫、伸縮縫中，起到適應(yīng)變形、防滲、防腐、抗凍、防海水腐蝕、防止外物嵌入縫中等作用。也可用作SBS、APP等防水卷材的粘合劑；也可以用作滲漏混凝土工程面層防滲，建議涂覆厚度為3mm～5mm。

本文將詳細(xì)介紹雙組分PTN材料填充頂板及側(cè)墻豎向伸縮縫的施工方法。

施工器具：

電動切割機(jī)、電動角磨機(jī)（配平型鋼絲輪）、電動吹風(fēng)機(jī)、毛巾、電子秤、PE塑料盆或桶（制備PTN材料用）、電動攪拌機(jī)、3M雙面膠帶、不銹鋼鐵皮板條（作為模板用）、手電鉆、寬透明膠帶、塑料膨脹管及螺絲、膠槍、PVC管（注漿管）、砂漿。

施工程序及工藝流程為：

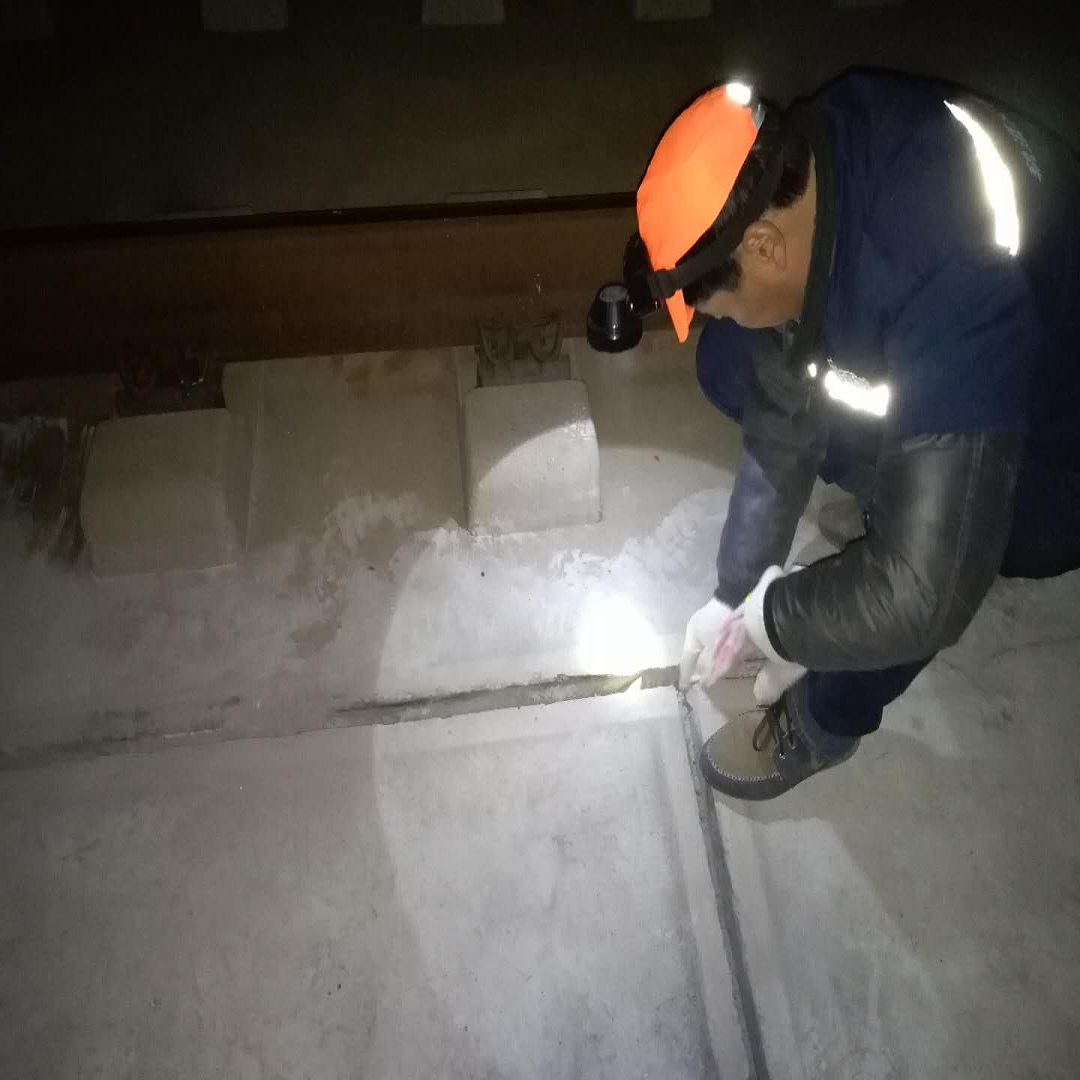

1.利用電動切割機(jī)將伸縮縫切開，使縫形保存順直；再利用電動角磨機(jī)（配平型鋼絲輪）將縫壁清理至新鮮混凝土面。

2.利用電動吹風(fēng)機(jī)和毛巾將縫內(nèi)的殘渣、浮塵、松動顆粒等影響粘結(jié)性能的雜物清除干凈。

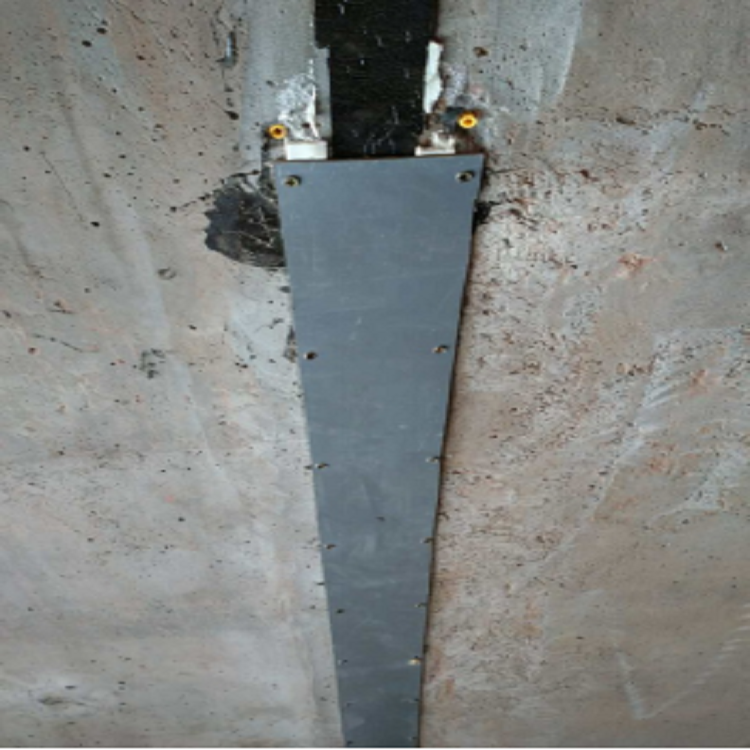

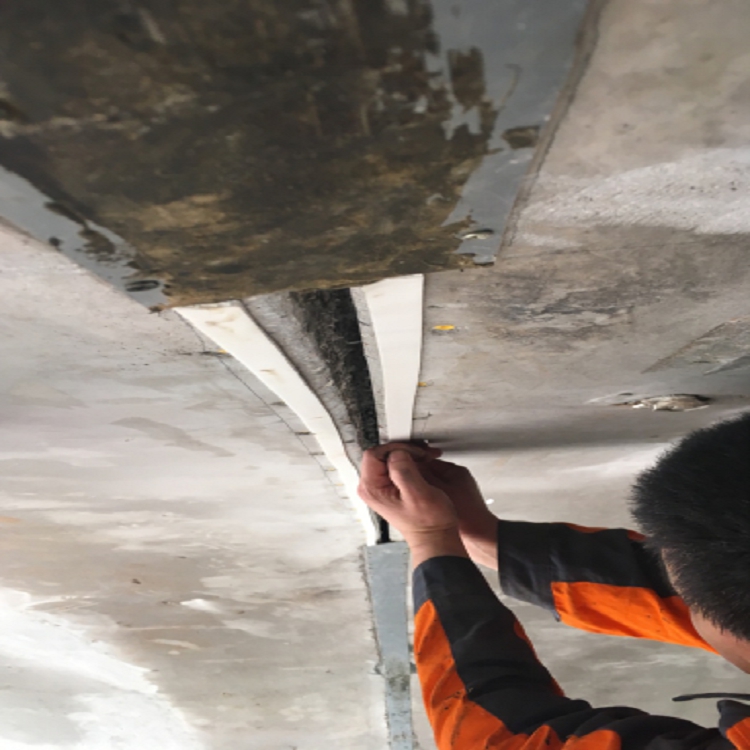

3.在伸縮縫兩邊粘貼泡沫雙面膠（粘接鐵皮條模板，找平結(jié)構(gòu)縫兩側(cè)混凝土面），將鐵皮模板粘接在伸縮縫表面，需在模板內(nèi)表面貼膠帶紙（避免PTN材料與模板粘結(jié)后無法拆除模板）。模板兩側(cè)用手電鉆打孔，采用塑料膨脹管及螺絲將鐵皮模板固定在混凝土壁上。

4.鐵皮模板條中間每隔1-1.5m開小孔設(shè)置小孔，小孔中插入PVC管作為填充管；并利用砂漿對填充管周邊進(jìn)行密封。

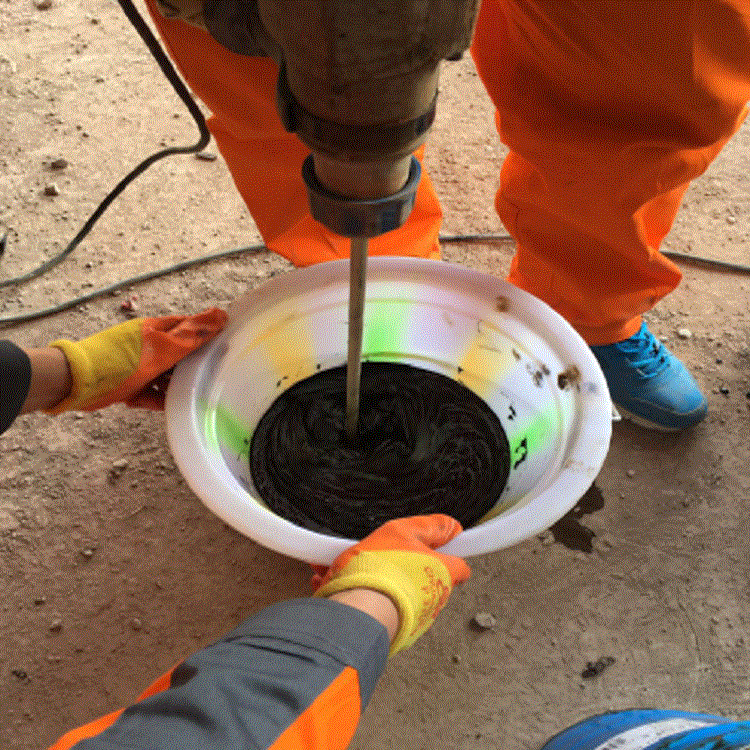

5.利用電子秤，將雙組分PTN材料甲、乙組分按一定比例在PE塑料盆或桶混合進(jìn)行配制，利用電動攪拌機(jī)充分?jǐn)嚢?，至均勻待用?/span>

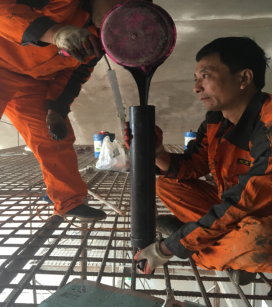

6.將攪拌均勻的PTN材料裝入膠槍中。

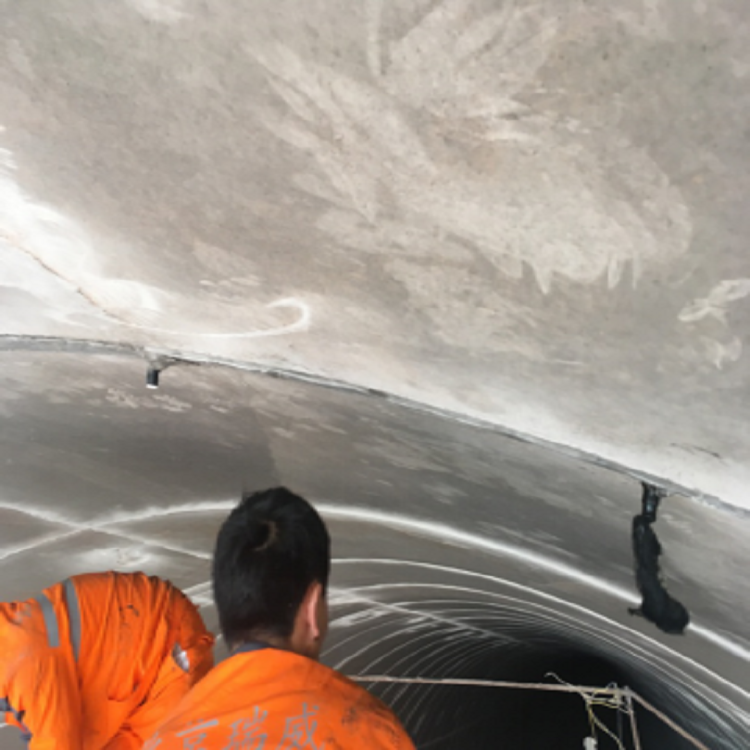

7.按照由低向高的順序，從側(cè)邊底部的填充管開始填充。將膠槍嘴伸進(jìn)填充管中，開始施壓；上側(cè)填充管作為觀察孔，當(dāng)上側(cè)填充管有材料外溢時候，說明該段伸縮縫已填充密實，停止施壓。

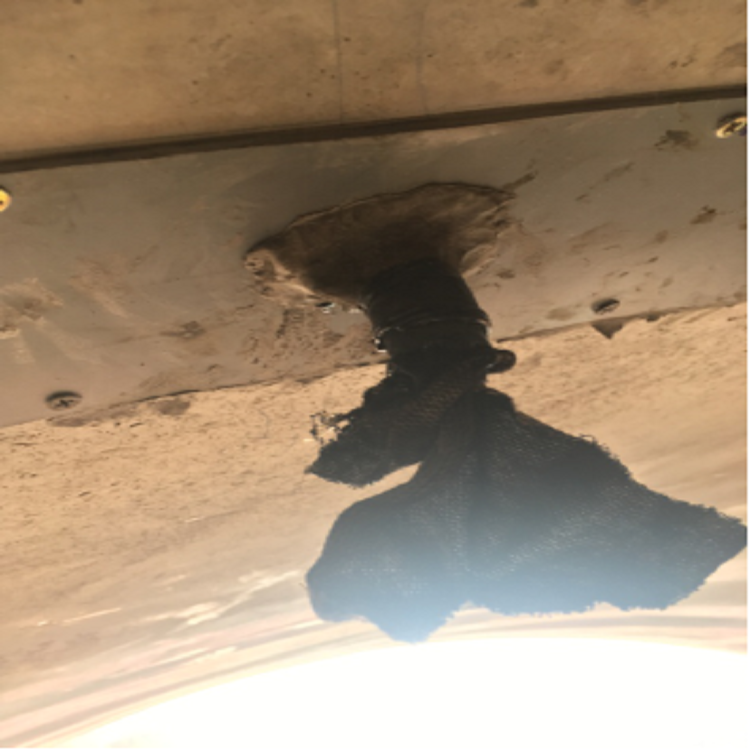

8.當(dāng)某段伸縮縫填充密度后，對該填充管進(jìn)行封堵，然后進(jìn)行下一段伸縮縫的填充。

9.注漿填充完成4-8小時后（20℃）即可固化，隨后可拆除模板（模板和螺絲可重復(fù)利用），卸掉螺絲，封堵螺絲孔。檢查填充密室度，并采用灰刀利用流動性變差的PTN材料對缺陷部位進(jìn)行補(bǔ)嵌。

施工后續(xù)養(yǎng)護(hù)及注意事項

施工全過程中，須對前期施工完工區(qū)域進(jìn)行全方位有效保護(hù)，嚴(yán)禁碰撞、摩擦、污染。若造成任何形式的破壞，則須全面徹底進(jìn)行返工處理。

雙組分PTN材料屬于短時凝結(jié)固化材料，必須按照“隨制備、隨使用、快用完”原則制備，一次不宜制備過多。制備好的成品料必須在 2h 內(nèi)用完，超時未用完成品料嚴(yán)禁繼續(xù)使用，須予以廢棄。必須按照 2h 時段內(nèi)施工能力所能夠控制灌填用量確定成品料制備量，制備好的成品料嚴(yán)禁添加稀釋劑、填料等任何材料，嚴(yán)禁再次加料，確保一次調(diào)和拌制成型，成品料變稠時要頻繁攪動。

初心永在，20年用心做好每1 桶膠。

面對新的市場機(jī)遇和挑戰(zhàn)，陜西楊凌磐基新材料科技有限公司將繼續(xù)在西北農(nóng)林科技大學(xué)的技術(shù)支持下，結(jié)合客戶需求與北京交大、西南交大、上海交大、各設(shè)計研究院所深入合作，為用戶提供成熟可靠的高分子材料，滿足不同工況界面粘接、接縫密封、表面封閉、灌漿補(bǔ)強(qiáng)、防腐抗沖、吸音減振的要求；同時，規(guī)范公司內(nèi)部管理，完善內(nèi)部機(jī)制，降低成本，用科學(xué)的管理使磐基邁上一個新的臺階。
